How to Connect Different Kinds of Electrical Switches 开关接线图

Table of Contents

• 一开单控接线图
• 二、三开连体单控接线图
• 四开连体单控接线图
• 一开五孔单控插座接线图（开关控制插座）
• 二开五孔单控插座接线图
• 一开双控接线图
• 二、三开单控接线图
• 四开单控接线图
• 一开五孔单控接线图（开关控制灯泡）
• 二\三开双控接线图
• 一开多控接线图
• 两开多控接线图
• 三开多控接线图

一开单控接线图

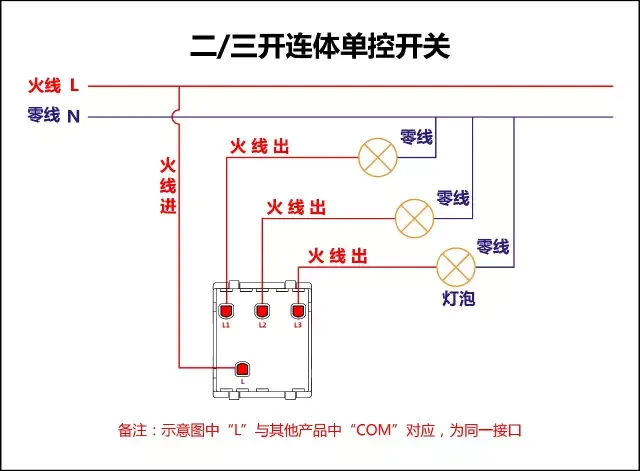

二、三开连体单控接线图

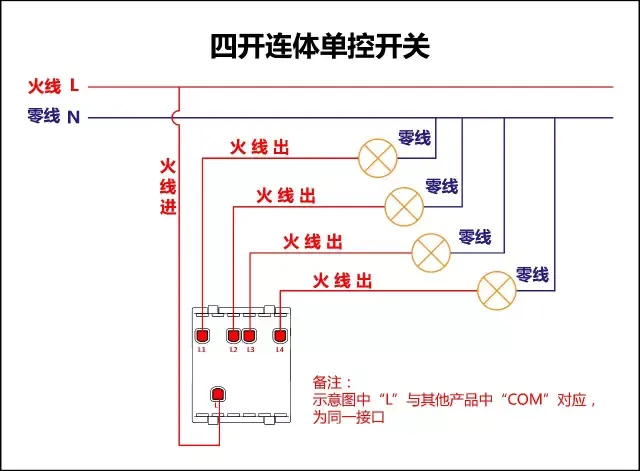

四开连体单控接线图

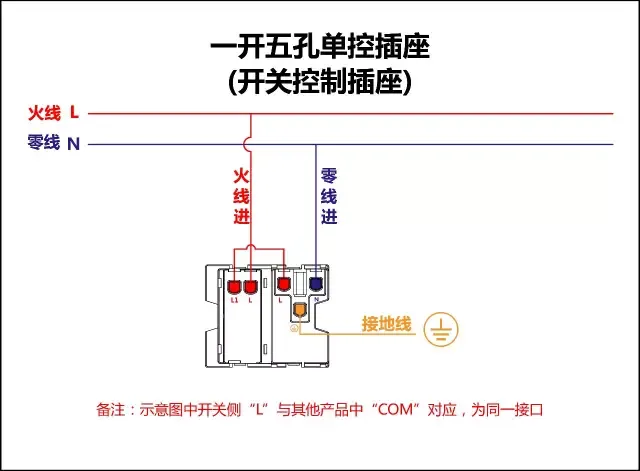

一开五孔单控插座接线图（开关控制插座）

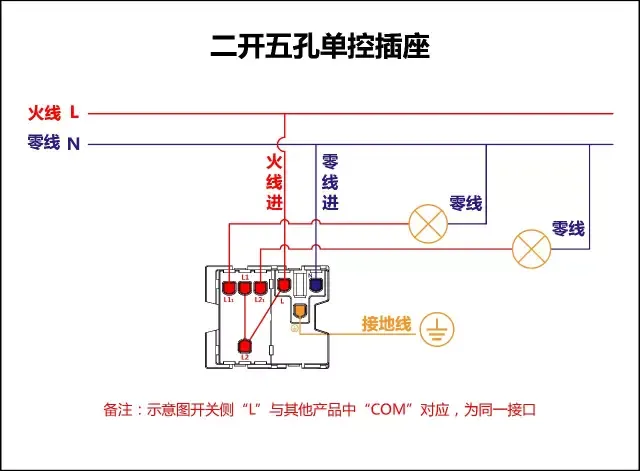

二开五孔单控插座接线图

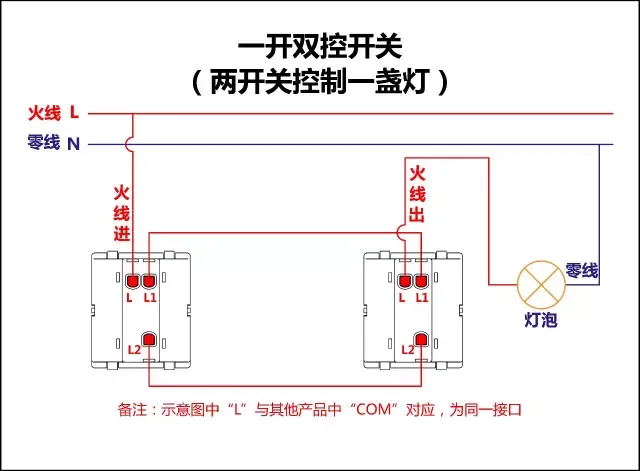

一开双控接线图

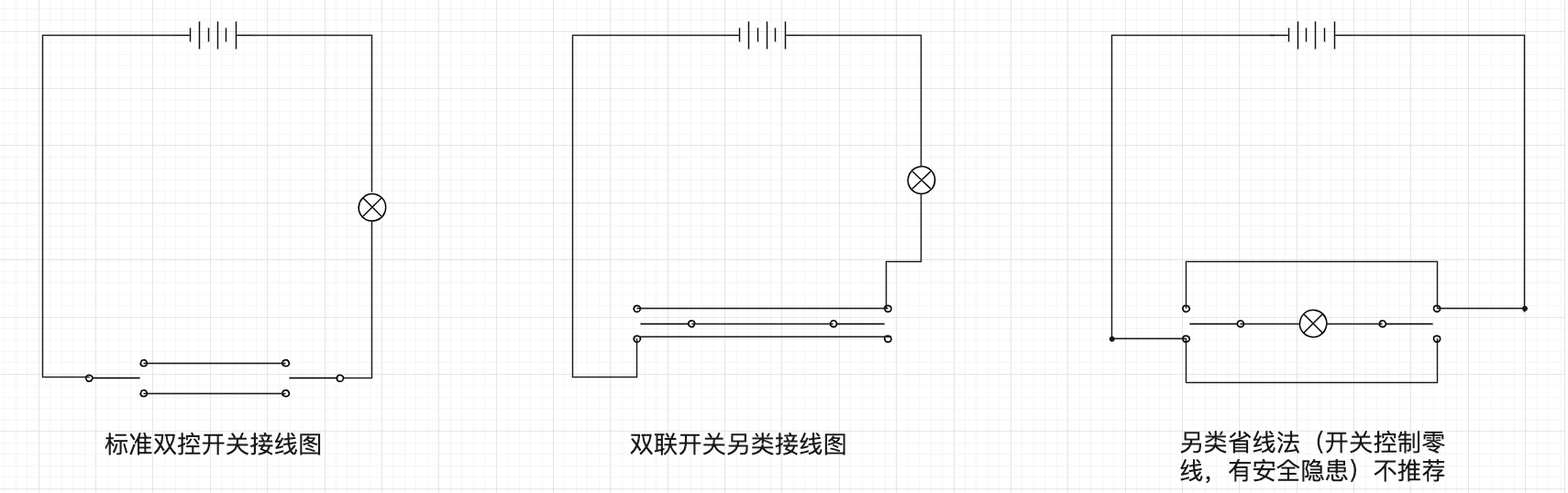

以下为单开双控开关3种接法原理图，不推荐第三种接法，开关控制在零线上，存在安全隐患

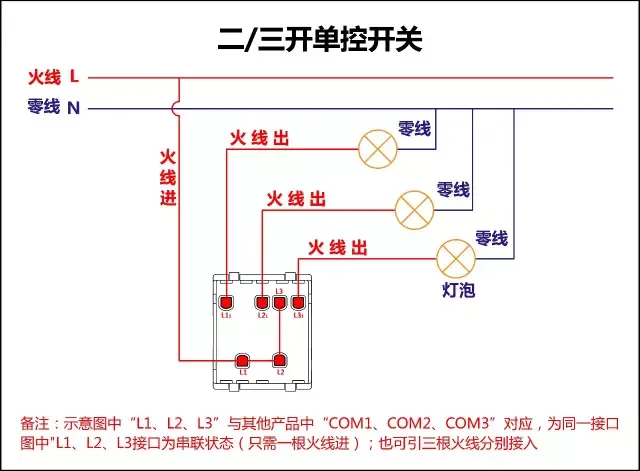

二、三开单控接线图

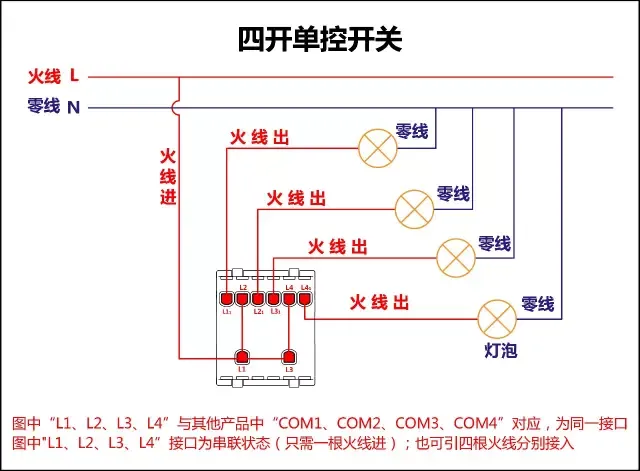

四开单控接线图

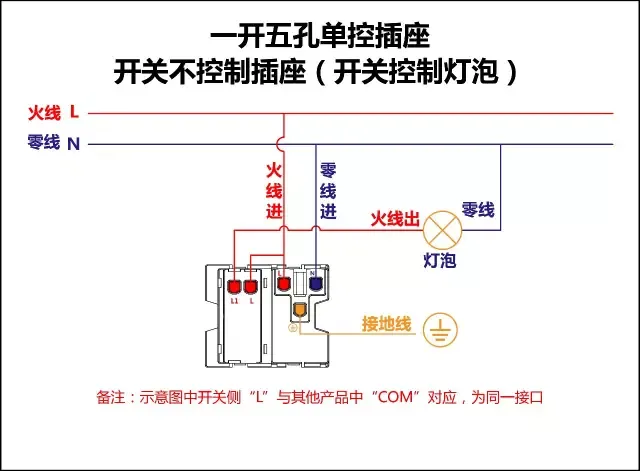

一开五孔单控接线图（开关控制灯泡）

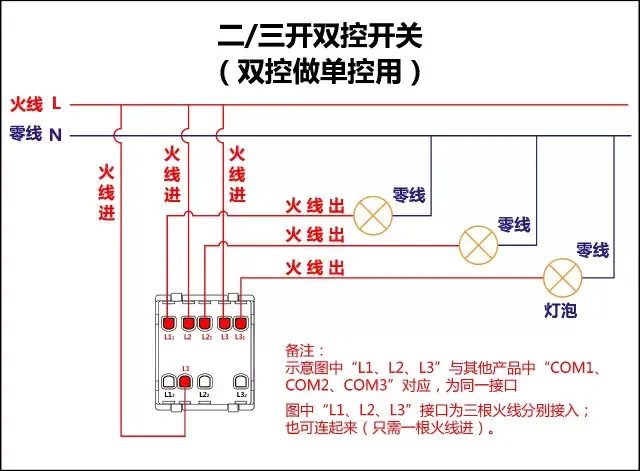

二\三开双控接线图

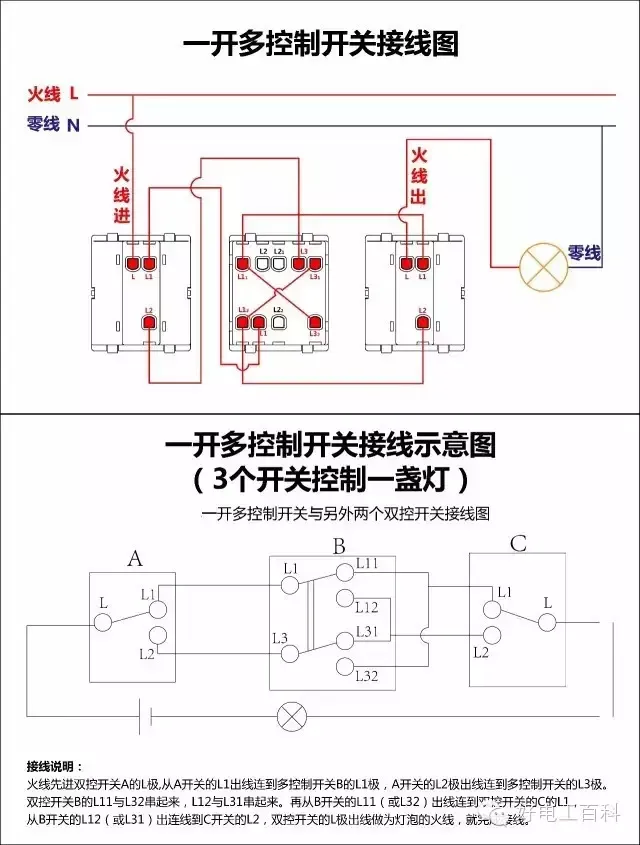

一开多控接线图

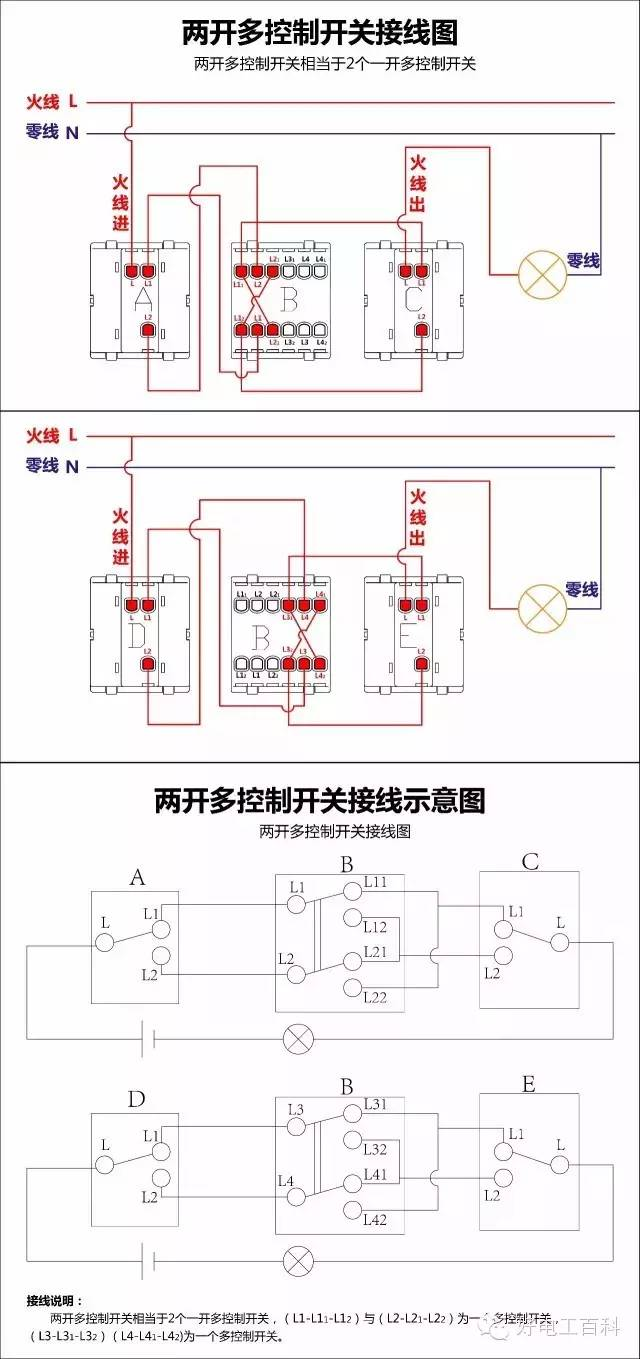

两开多控接线图

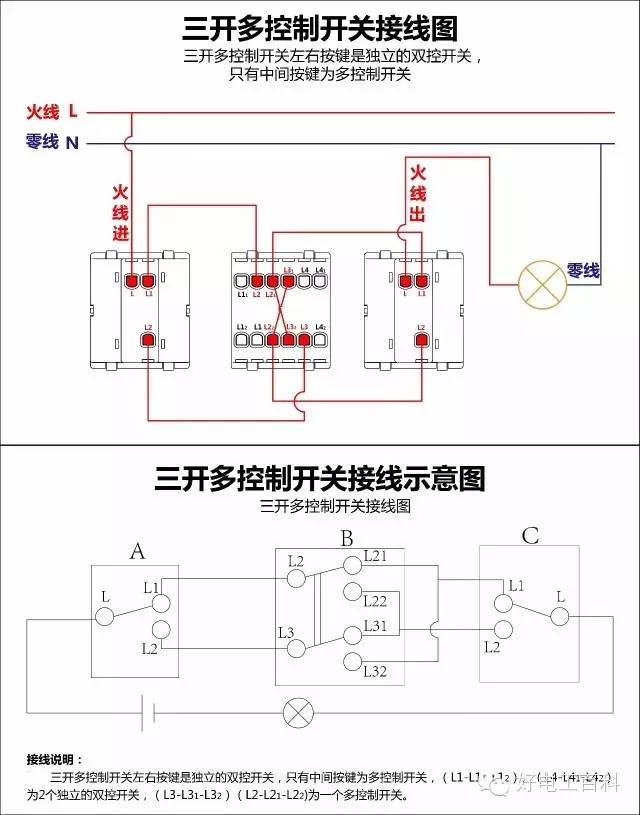

三开多控接线图
